امروزه تیرچههای پیشتنیده، به گزینهای ایدهآل در ساخت و سازهای مدرن، بهویژه در سازههای فلزی، تبدیل شدهاند. این تیرچهها با بهرهگیری از تکنولوژی پیشتنیدگی، امکان ایجاد سقفهایی با دهانههای بلندتر و بارهای سنگینتر را فراهم میکند و از سمت دیگر، هزینههای ساخت را بهطور قابل توجهی کاهش میدهد. در این مقاله، قصد داریم تا شما را با مراحل دقیق و نکات کلیدی اجرای تیرچه پیشتنیده در اسکلت فلزی آشنا کنیم. پس تا پایان این محتوا، همراه ما باشید.
برای استعلام قيمت و خرید تیرچه پیش تنيده و مشاوره تخصصی، میتوانید با تیم فروش مجتمع مهندس رضاپور (آرکان) تماس بگیرید.
تیرچه پیش تنیده چیست؟
تیرچه پیشتنیده نوعی تیرچه بتنی به شکل T معکوس است که از ۳ تا ۷ رشته سیم فولادی مخصوص پیشتنیدگی (PC wire) با مقاومت کششی ۱۸۵۰ مگاپاسکال و بتن با حداقل رده مقاومتی C35 ساخته میشود. فرایند ساخت تیرچه پیش تنیده به این شکل است که کابلهای فولادی، قبل از بتنریزی تحت کشش قرار میگیرند (پیشتنیدگی) و پس از سخت شدن بتن، نیروی فشاری در آن ایجاد میکنند. این امر، مقاومت کششی بتن را به طور چشمگیری افزایش میدهد.
برای آشنایی بیشتر با مشخصات فنی، کاربردها، مزایا و معایب تیرچه پیشتنیده، پیشنهاد میکنیم به مقاله جامع «تیرچه پیشتنیده چیست؟» رجوع کنید. در این محتوا، بهطور دقیقتر و با جزئیات بیشتر، به بررسی ویژگیهای این محصول و نقش آن در تحول صنعت ساختمانسازی پرداختهایم.

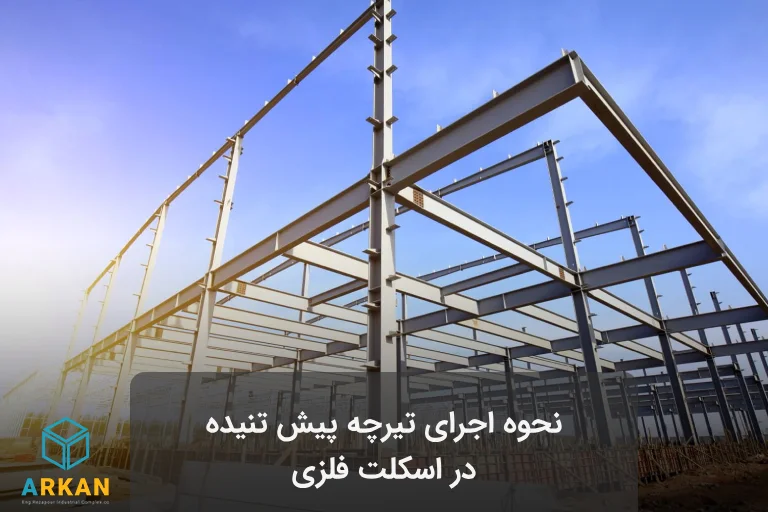

اجرای تیرچه پیش تنیده در اسکلت فلزی
اجرای تیرچه پیشتنیده در سازههای فلزی شامل چندین مرحله است که در ادامه به بررسی این مراحل میپردازیم:
مرحلهی اول: انتخاب تیرآهنهای مناسب
ارتفاع تیرهای اصلی نباید کمتر از ارتفاع تیرچههای پیشتنیده باشد. زیرا درصورت کم بودن ارتفاع تیرهای اصلی، سطح بتنریزی بهاندازه کافی پوشش داده نمیشود و همین امر منجر به ضعف سازهای سقف میشود.
بنابراین، برای اجرای تیرچه پیش تنیده در سازههای فلزی، با توجه به ارتفاع حداقل ۱۵ سانتیمتری تیرچهها، استفاده از تیرآهنهای IPE (یا تیرچههای معادل آن که شبیه به حرف «I» انگلیسی هستند) با حداقل سایز ۱۶ یا ۱۸ توصیه میشود.
مرحله دوم: آمادهسازی تیرآهنها
در مرحلهی دوم اجرای تیرچه پیش تنیده در سقف فلزی، یک پلیت فولادی به ابعاد ۱۰x۱۰x۱ سانتیمتر به بال پایینی تیرآهن جوش داده میشود. این پلیتها تکیهگاه مناسبی را برای تیرچهها فراهم میکنند.
مرحله سوم: نصب تیرچهها
تیرچههای پیش تنیده بر روی پلیتهای جوش داده شده قرار میگیرند. دقت داشته باشید که تیرچهها باید بهطور صحیح و در فواصل مشخص شده قرار گیرند.
مرحله چهارم: جایگذاری یونولیتها
یونولیتهای مخصوص بین تیرچهها قرار داده میشوند.
نکتهی مهمی که در این مرحله باید به آن دقت شود، این است که در ابتدا و انتهای هر تیرچه، باید بهاندازهی ۱۰ سانتیمتر، فضای خالی بدون یونولیت در نظر گرفته شود. این فضای خالی باعث میشود که اتصال مناسبی بین تیرچه و بتن برقرار شود.
مرحله پنجم: قالببندی و بتنریزی
ابتدا بهمنظور جلوگیری از هدر رفتن بتن، در زیر تیرچهها، قالب و جک قرار میگیرد. پس از قالببندی، بتنریزی انجام میشود تا فضای خالی ابتدا و انتهای تیرچهها و همچنین فضای بین یونولیتها بهطور کامل با بتن پر شود.

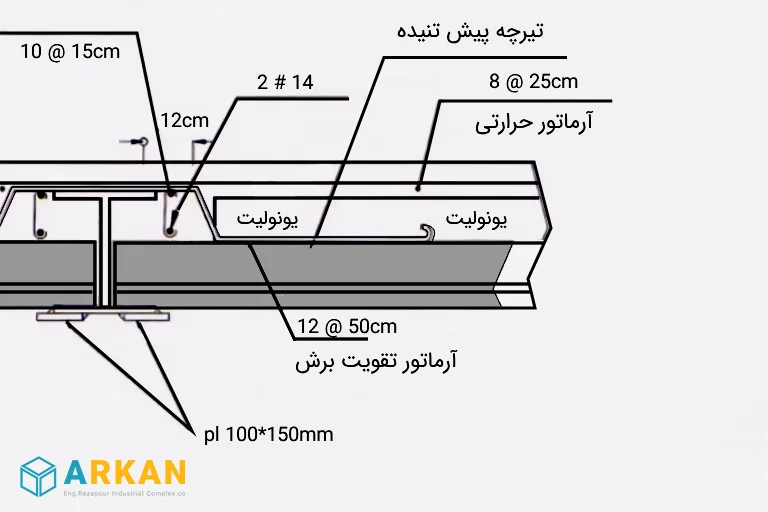

دتایل اختصاصی اجرای تیرچه پیش تنیده برای اسکلت فلزی
در اجرای تیرچه پیش تنیده برای اسکلت فلزی، با توجه به بال کم تیرآهن، نیاز است که از یک سری تقویتکننده، استفاده شود که در ادامه به شما میگوییم.
۱. آرماتور برشی اودکا
به منظور افزایش مقاومت برشی در محل اتصال تیرچه، از آرماتورهای برشی اودکا استفاده میشود که این آرماتورها با استفاده از میلگرد آجدار شماره ۱۲ و با فواصل ۵۰ سانتیمتر، اجرا میشوند.
۲. سنجاق شناژ منفی
برای تقویت نشیمن تیرچه و جلوگیری از ایجاد ترکهای ممان منفی در کنار تیرآهن، از سنجاقهای U شکل استفاده میشود. این سنجاقها با استفاده از میلگرد شماره ۱۰ و در فواصل ۱۵ سانتیمتری، اجرا میشوند.
۳. میلگردهای تقویتی نشیمن
۲ عدد میلگرد ۱۴، در کنار تیر برای تقویت نشیمن تیرچه کار میشود که بتواند تیرچهها را یکدست کند.
۴. ورقهای تقویتی نشیمن
در زیر تیرچه نیز با صلاح دید مهندس ناظر، از ورقهای تقویتی ۱۰ در ۱۵، جهت تقویت نشیمن تیرچه استفاده میشود.
۵. آرماتور حرارتی
برای کنترل ترکهای حرارتی و جمعشدگی بتن، از آرماتور حرارتی یا میلگرد شماره ۸ و به فاصلهی ۲۵ سانتی متر، استفاده میشود.
جمعبندی
استفاده از تیرچه پیشتنیده در سازههای فلزی علاوه بر کاهش وزن سقف و افزایش مقاومت، مزایای دیگری مانند سرعت اجرای بالا و کاهش هزینهها را نیز به همراه دارد. البته اجرای تیرچه پیش تنیده در اسکلت فلزی، باید طبق اصول فنی انجام شود تا به نتیجهای عالی دست پیدا کنید.
بهعنوان مثال، انتخاب تیرآهن مناسب، استفاده از تقویتکنندهها، رعایت فاصلههای استاندارد و اجرای صحیح بتنریزی، همگی از عوامل کلیدی در موفقیت این روش هستند که باید مد نظر داشته باشید.
در صورت نیاز به مشاوره تخصصی و دریافت قیمت تیرچه پیش تنیده، میتوانید با تیم فروش مجتمع مهندس رضاپور (آرکان) تماس بگیرید تا اطلاعات دقیقتری در اختیار شما قرار دهند..
