تولید تیرچه بتنی یک فرآیند پیچیده و دقیق است که نیاز به دانش فنی و تجهیزات مناسب دارد. این تیرچه از عناصر مختلفی ساخته میشود و به عنوان یکی از مهمترین مصالح در ساخت و ساز به شمار میرود. در این مقاله روش تولید تیرچه بتنی و مراحل ساخت آن را بررسی میکنیم. بنابراین اگر به دنبال کسب اطلاعات بیشتر درباره روش ساخت تیرچه بتنی هستید، تا پایان این مقاله با ما همراه باشید.
برای دریافت مشاوره رایگان و خرید تیرچه بتنى با بهترین قیمت، با کارشناسان فروش آرکان تماس حاصل فرمایید:
پاسخگویی شنبه تا پنج شنبه ساعت ۷:۳۰ تا ۱۹:۳۰

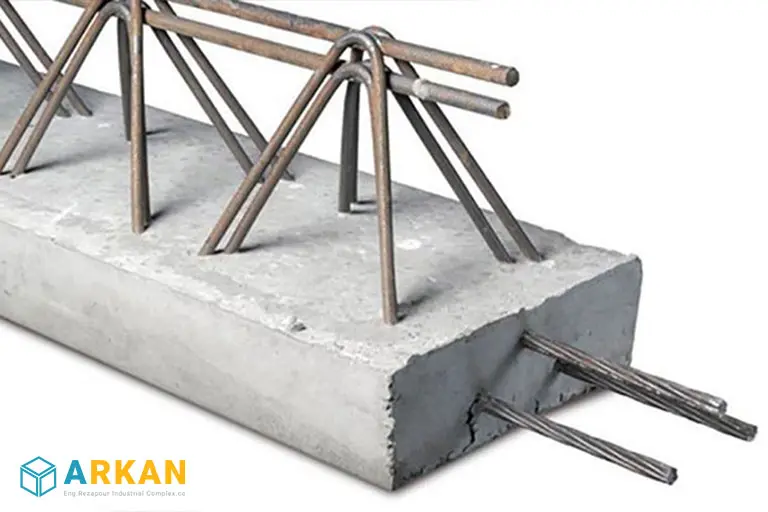

نحوه تولید تیرچه بتنی
در تولید تیرچه بتنی از مواد و اجزای مختلفی استفاده میشود که هر کدام نقش مهمی در استحکام، دوام و عملکرد سازه دارند، این موارد عبارتند از:
- قالب
- سیمان
- ماسه
- آب
- میلگرد فولادی (آرماتور)
- کابلهای پیشتنیده (در تیرچه پیشتنیده)
- لرزاننده بتن (ویبراتور)
روش تولید تیرچه بتنی
تیرچههای بتنی به دو روش سنتی و صنعتی تولید میشوند.
ساخت تیرچه بتنی به روش صنعتی
در ساخت تیرچه به روش صنعتی، قالبهای فلزی یا فایبرگلاس با ابعاد دقیق و قابل استفاده مجدد تهیه میشوند. سپس میلگردهای تقویتی با دستگاههای خمکن و برش دقیق، مطابق نقشههای مهندسی، آماده و در قالبها قرار میگیرند.
بتن در قالبها ریخته میشود و با استفاده از ویبراتورهای صنعتی، هوای محبوس خارج شده و تراکم مناسب ایجاد میشود. در نهایت پس از پایان دوره عملآوری، تیرچهها از قالب خارج و در محلهای مناسب انبار شده تا برای حمل و نصب آماده شوند.
ساخت تیرچه بتنی به روش سنتی
در روش سنتی، ساخت تیرچه به صورت دستی یا نیمه مکانیزه در کارگاههای کوچک انجام میشود. این روش نسبت به روشهای صنعتی سادهتر و کمهزینهتر است، اما به دقت و تجربه بالایی نیاز دارد. تولید تیرچه بتنی به روش سنتی شامل مراحل زیر است:
- ساخت قالب: استفاده از چوب یا فلز برای ساخت قالب تیرچه با ابعاد مشخص.
- آرماتوربندی: قرار دادن میلگردهای طولی در داخل قالب و بستن آنها با سیم آرماتوربندی.
- تهیه بتن: مخلوط کردن سیمان، شن، ماسه و آب به نسبت مناسب برای تولید بتن.
- بتنریزی: ریختن بتن در قالب و استفاده از ویبراتور دستی یا چوب برای تراکم بهتر بتن.
- عملآوری بتن: مرطوب نگهداشتن سطح بتن برای چند روز با استفاده از آب یا گونی خیس به منظور جلوگیری از ترکخوردگی و افزایش مقاومت.

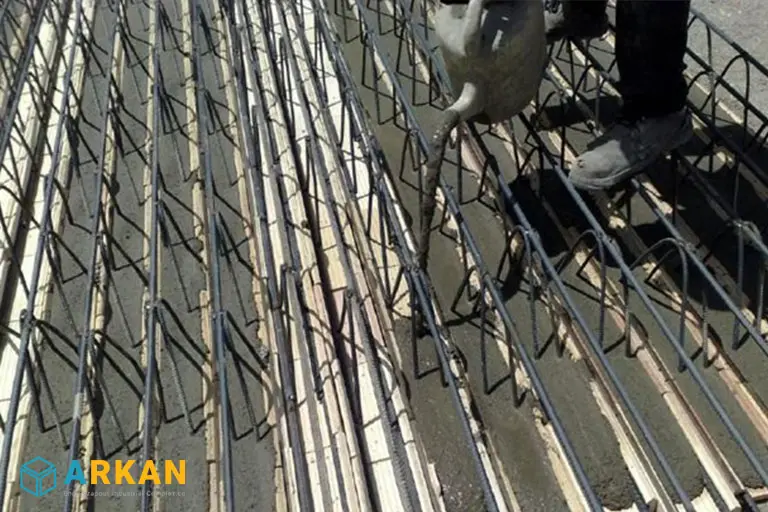

مراحل ساخت تیرچه بتنی
همانطور که اشاره شد تیرچههای بتنی به دلیل نقش کلیدی خود در سازهها، از اجزای اصلی در سیستمهای ساختمانی به شمار میروند. مراحل ساخت تیرچه بتنی به شرح زیر است:
- طراحی و آمادهسازی قالبها
- نصب آرماتور یا کابلهای پیشتنیده
- تهیه و ریختن بتن
- پرداخت سطح تیرچه
- عملآوری بتن (کیورینگ)
- جداسازی از قالب
- حمل و نگهداری تیرچهها
طراحی و آمادهسازی قالبها
اولین مرحله در تولید تیرچه بتنی، آمادهسازی دقیق قالب است. قالبهای مخصوص تیرچه بر اساس نقشههای مهندسی طراحی و ساخته میشوند. این قالبها معمولاً برای تولید انبوه از فولاد مقاوم ساخته میشوند تا دقت بالا و طول عمر مناسبی داشته باشند. در برخی موارد خاص، برای تولید تیرچههای سفارشی یا با طرحهای خاص، از چوب یا فایبرگلاس نیز استفاده میشود.
(پیش از بتنریزی، سطح داخلی قالبها با مواد جداکننده (روغن قالب یا اسپری مخصوص) پوشانده میشود تا از چسبیدن بتن به دیواره قالب جلوگیری شود.)
نصب آرماتور یا کابلهای پیشتنیده
با توجه به طراحی سازه، میلگردهای فولادی با دقت بالا درون قالبها قرار داده میشوند. در صورتی که تیرچه از نوع پیشتنیده باشد، کابلهای فولادی با مقاومت بالا در قالب کشیده میشوند و با سیستم مهار در دو سر قالب تحت تنش قرار میگیرند. پس از گیرش بتن، این کابلها آزاد شده و نیروهای فشاری به بتن وارد میشود. این تنش فشاری باعث افزایش مقاومت بتن در برابر ترکخوردگی، خمشدگی و بارگذاریهای سنگین میگردد.
تهیه و ریختن بتن
پس از اتمام آرماتوربندی، نوبت به تهیه بتن میرسد. بتن شامل ترکیبی از سیمان، ماسه، سنگدانه، آب و افزودنیهای شیمیایی است. نسبت دقیق مواد تشکیلدهنده بر اساس شرایط پروژه، مقاومت نهایی مورد نظر و نوع کاربرد تیرچه تنظیم میشود.
بتن آمادهشده توسط پمپ بتن یا باکت به درون قالبها منتقل شده و در حین بتنریزی با استفاده از ویبراتورهای مکانیکی هواگیری و متراکم میشود تا از ایجاد حباب و تخلخل در بتن جلوگیری گردد.
پرداخت سطح تیرچه
پس از پایان بتنریزی، سطح بالای تیرچه با ابزارهایی مانند شمشه، ماله یا برسهای بافتدار، صاف و پرداخت میشود. در صورت نیاز، ایجاد بافت یا شیار در سطح تیرچه به افزایش چسبندگی با بتن سقف یا کف در زمان نصب کمک خواهد کرد. پرداخت نهایی شامل موارد زیر است:
- ماله کشی: ایجاد سطح صاف برای قطعات معماری
- الگوسازی: ایجاد بافت ضدلغزش با ابزار مخصوص
- پرداخت لبهها: گرد کردن لبهها برای کاهش آسیبپذیری
عملآوری بتن (کیورینگ)
برای دستیابی به حداکثر مقاومت فشاری و دوام، تیرچهها در محیطی با دمای کنترلشده و رطوبت مناسب عملآوری میشوند. در کارخانهها معمولاً از بخار آب گرم یا گرمایش مرطوب برای تسریع فرآیند گیرش و جلوگیری از ترکخوردگی استفاده میشود.
جداسازی از قالب
پس از گذشت حدود ۲۴ تا ۴۸ ساعت، زمانی که بتن به مقاومت اولیه خود رسیده باشد، تیرچهها با دقت از قالب خارج میشوند. این مرحله باید با احتیاط کامل انجام شود تا از آسیب فیزیکی، لبپریدگی یا ترکخوردگی جلوگیری شود.
حمل و نگهداری تیرچهها
در مرحله نهایی، تیرچههای آماده باید بر روی پایههای مخصوص یا پدهای پلاستیکی با فاصله مناسب از یکدیگر چیده شوند. این نوع انبارش از خمشدگی، ضربه و تغییرشکل قطعات جلوگیری میکند و ایمنی حملونقل را تضمین مینماید.

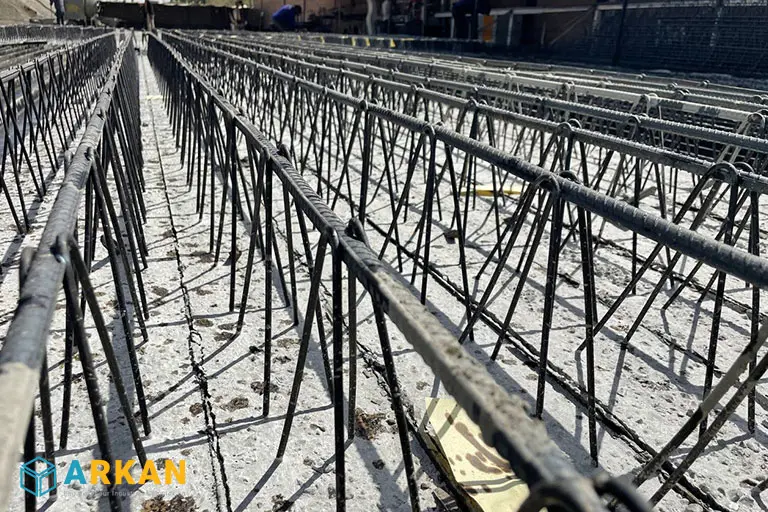

ضوابط و استانداردهای ساخت تیرچه بتنی
منظور از ضوابط و استانداردهای ساخت تیرچه، مجموعه قوانین مشخصی است که باید در فرآیند تولید تیرچه بتنی رعایت شود. حال میخواهیم بررسی کنیم که قوانین ساخت تیرچه بتنی چیست؟
تیرچه بتنی باید بهگونهای طراحی و اجرا شود که در برابر بارهای وارده (بار مرده، زنده و لرزهای) عملکرد مناسبی داشته باشد. استفاده از مصالح غیراستاندارد یا طراحی غلط میتواند منجر به ترک، خیز زیاد، یا حتی ریزش سقف شود. به طور کلی استانداردهای تولید تیرچه بتنی عبارتند از:
- ضخامت میلگرد
- طول تیرچه
ضخامت میلگرد
همانطور که اشاره شد؛ تیرچه بتنی از بتن و میلگرد ساخته میشود و بر اساس ضخامت میلگرد به سه دسته تقسیم میشود:
- تیرچه بتنی مسکونی
- تیرچه بتنی تجاری (میلگرد ۱۰-۱۲ میلیمتر)
- تیرچه بتنی پارکینگ (میلگرد ۱۲-۱۴ میلیمتر)
| نوع میلگرد | نوع تولید | نقش سازهای | قطر مجاز (میلیمتر) |
| میلگرد بالایی | – | کنترل تنشهای حرارتی | حداقل ۶ |
| میلگرد پایینی (اصلی) | آجدار | تحمل کشش و بار اصلی | ۷ تا ۱۶ (۲۰ در موارد خاص) |
| میلگرد عرضی | – | تثبیت میلگردها و مقابله با برش عرضی | حداقل ۴ یا ۶ |
| میلگرد زیگزاگ | ساده یا آجدار | افزایش یکپارچگی | بسته به طراحی |
طول تیرچه
در طراحی و اجرای سقفهای تیرچهبلوک، حداکثر طول مجاز تیرچه بتنی بستگی به نوع تیرچه دارد. برای تیرچههای بتنی معمولی (غیر پیشتنیده)، طول مجاز معمولاً بین ۶ تا ۸ متر در نظر گرفته میشود.
افزایش بیش از این مقدار ممکن است باعث خیز زیاد، ترکخوردگی یا کاهش ایمنی سقف گردد. اما در تیرچههای پیشتنیده، بهدلیل بهکارگیری تنشهای اولیه در میلگردها، این طول میتواند به ۱۵ متر یا حتی بیشتر افزایش یابد، بدون آنکه عملکرد آن کاهش یابد.
توجه داشته باشید که رعایت ضوابط فنی و استانداردها در ساخت تیرچه تنها به دلیل الزامات قانونی نیست؛ بلکه بهصورت مستقیم با ایمنی، دوام، و عملکرد سازه در ارتباط است.
برای دریافت مشاوره رایگان و خرید تیرچه بتنی با بهترین قیمت، با کارشناسان فروش آرکان تماس حاصل فرمایید:
پاسخگویی شنبه تا پنج شنبه ساعت ۷:۳۰ تا ۱۹:۳۰
نتیجه گیری
در این مقاله نحوه تولید تیرچه بتنی را توضیح داده و مراحل ساخت آن را به طور کامل بررسی کردیم. ساخت تیرچه بتنی به روشهای مختلفی انجام میشود که هریک شرایط خاص خود را دارند که سعی کردیم در این مقاله به آنها بپردازیم.
مجتمع تولیدی صنعتی مهندس رضاپور (آرکان)، یکی از معتبرترین مراکز تخصصی خرید و فروش تیرچه بتنی، تیرچه پیش تنیده، خرپا فلزی، بتن اماده، فوم پلی استایرن و ورق پلی استایرن است و با دارا بودن سالها تجربه و سابقه عالی، همواره تلاش کرده است تا با ارائه خدمات بهتر و محصولات با کیفیت، رضایت مشتریان خود را جلب نماید.
