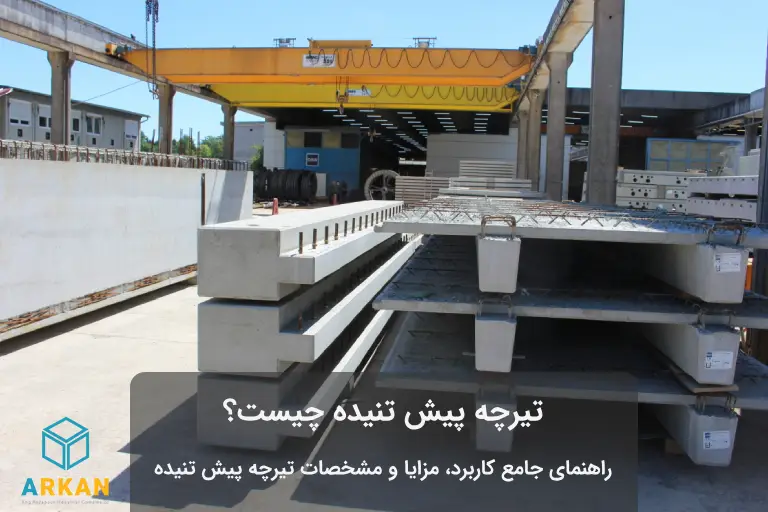

تیرچه پیش تنیده چیست؟

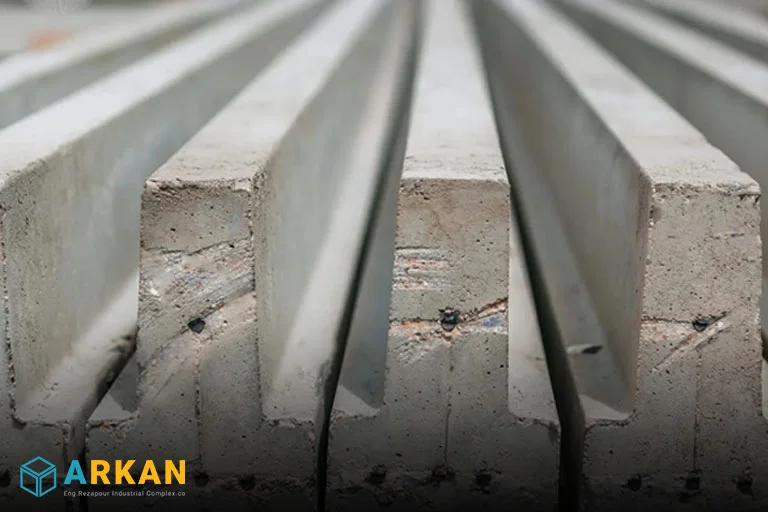

تیرچه پیش تنیده، در واقع ترکیبی هوشمندانه از دو ماده با استحکام بالا یعنی بتن و مفتول فولادی که با نام وایِر (wire) نیز شناخته میشود، است. بتن در برابر فشار بسیار مقاوم است، اما در برابر کشش مقاومت چندانی ندارد و بسیار شکننده است. در اینجا، مفتول فولادی با ایجاد نیروی فشاری اضافی در بتن پس از سخت شدن، این ضعف را جبران میکند.
تعریف تیرچه پیش تنیده به زبان ساده
برای درک بهتر این موضوع، فرض کنید میخواهید تعدادی کتاب چیده شده در کنار همدیگر را به یکباره بلند کنید. اگر از هر ۲ طرف به این کتابها فشار وارد کنید، کتابها به یک واحد مستحکم تبدیل میشوند و شما میتوانید بهراحتی آنها را بلند کنید و حتی یک وسیلهی سنگین دیگر را هم روی آنها قرار دهید. تیرچه پیش تنیده هم دقیقا به همین شیوه عمل میکند.
مشخصات فنی تیرچه پیش تنیده
جزئیات تیرچه پیش تنیده به شرح زیر است:
ابعاد تیرچه پیش تنیده
ابعاد تیرچههای پیشتنیده متغیر بوده و به نوع و کاربرد آنها بستگی دارد؛ اما به طور کلی، طول این تیرچهها بین یک تا ۱۲ متر، عرض پاشنه حدود ۱۰ سانتیمتر و ضخامت آن حدود ۴ سانتیمتر است.
وزن تیرچه پیش تنیده
وزن تیرچه پیش تنیده، تحت تاثیر ابعاد، میلگرد مصرفی و نوع بتن قرار دارد و معمولا بین ۲۵ تا ۳۰ کیلوگرم در هر متر طول است. در مقایسه با تیرچههای سنتی، تیرچه پیش تنیده وزن کمتری دارد و همین امر باعث کاهش بار مرده سازه و در نتیجه افزایش ایمنی ساختمان میشود.
حداکثر طول تیرچه پیش تنیده
حداکثر طول تیرچه پیش تنیده نیز ۱۲ متر است که در مقایسه با سایر تیرچههای معمولی بزرگترین طول را دارد.
مقاومت تیرچه پیش تنیده
مطابق با استاندارد ۳-۲۹۰۹، حداقل مقاومت فشاری بتن ۲۸ روزه در تیرچههای پیش تنیده C35 (معادل ۳۵ مگاپاسکال) تعیین شده است.
انواع تیرچه پیش تنیده بر حسب زمان بتن ریزی
تیرچه پیش تنیده ۲ نوع است که بر اساس نوع تولید تقسیم بندی میشود. نوع اول پیشتنیدگی قبل از بتنریزی و نوع دوم پیشتنیدگی پس از بتنریزی انجام میشود.
تفاوت اصلی این دو روش در زمان اعمال نیروی کششی به کابلهاست. در ادامه بیشتر به بررسی این ۲ روش میپردازیم:

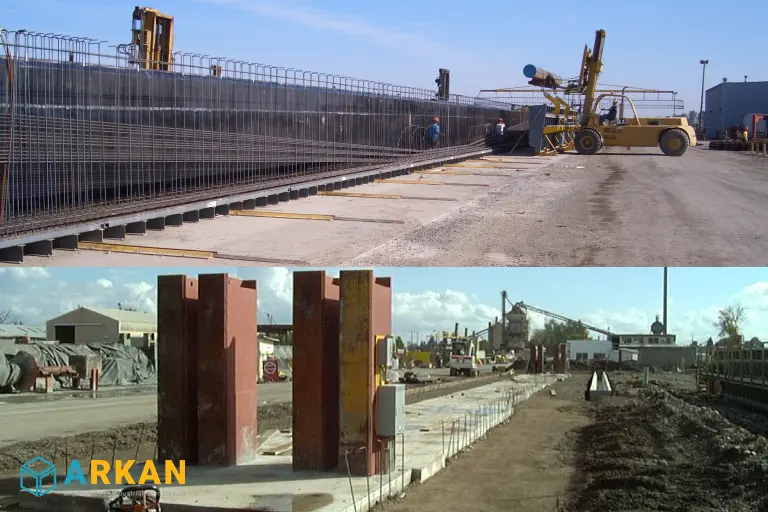

۱. پیشتنیدگی قبل از بتنریزی (پیش کشیده)
در این روش، کابلهای فولادی با مقاومت بالا (تاندونها) قبل از ریختن بتن، تحت کشش قرار میگیرند. به عبارت دیگر، ابتدا کابلها کشیده میشوند و سپس بتن ریخته میشود.
تصور کنید یک بستر ریختهگری داریم که در دو انتهای آن تکیهگاههای محکمی قرار دارند. کابلهای فولادی بین این تکیهگاهها کشیده میشوند و محکم نگه داشته میشوند. سپس بتن در قالب ریخته میشود و کابلهای کشیده شده را در بر میگیرد. پس از سخت شدن بتن، کابلها رها میشوند. نیروی کششی که در کابلها وجود داشت، به بتن منتقل میشود و باعث ایجاد فشار در بتن میشود. این فشار، مقاومت کششی بتن را افزایش میدهد.

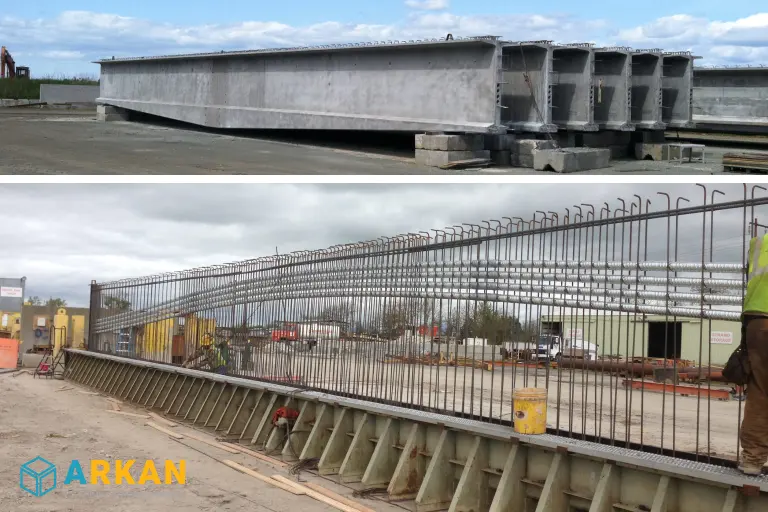

۲. پیشتنیدگی پس از بتنریزی (پس کشیده)
در این روش، ابتدا بتن ریخته میشود و سپس کابلهای فولادی تحت کشش قرار میگیرند.
برای اینکار، ابتدا لولههایی (غلاف) در داخل قالب قرار داده میشوند و بتن ریخته میشود. پس از سخت شدن بتن، کابلهای فولادی از داخل این لولهها عبور داده میشوند. سپس کابلها با استفاده از جکهای هیدرولیکی کشیده میشوند. پس از کشیده شدن کابلها، فضای خالی داخل لولهها با ملات پر میشود تا کابلها به بتن متصل شوند. این کار باعث انتقال نیروی کششی کابلها به بتن و افزایش مقاومت آن میشود.
انواع تیرچه پیش تنیده بر حسب وایر
یکی دیگر از شاخصهها جهت دسته بندی تیرچه پیش تنیده، تعداد وایر به کار رفته در آن است که از این نظر تنوع بالایی دارد. به طور کلی، تیرچههای پیش تنیده میتوانند از یک تا ۸ وایر یا بیشتر داشته باشند. تعداد وایرها به عوامل مختلفی از جمله طول تیرچه، بار وارده و نوع کاربری آن بستگی دارد.
کارخانه مهندس رضاپور (آرکان) با ظرفیت تولید بالایی که دارد، انواع تیرچههای پیش تنیده را در تعداد وایرهای مختلف از ۳ وایر گرفته تا ۷ وایر و در طولهای مورد نیاز برای پروژههای مختلف، به صورت سفارشی تولید و عرضه میکند.
برای دریافت مشاوره خريد و سفارش تیرچه پیش تنيده با بهترین قیمت، با کارشناسان فروش آرکان تماس حاصل فرمایید:
مقایسه تیرچه پیش تنیده با تیرچه معمولی
در ادامه بهطور دقیقتر، فرق تیرچه پیش تنیده با تیرچه معمولی را بررسی میکنیم:
مقایسه از نظر فرآیند ساخت
برخلاف تیرچههای دیگر که معمولا در محل پروژه و بهصورت درجا بتنریزی میشوند، تیرچههای پیش تنیده در محیط کارخانه تولید میشوند. بهعبارت دیگر، تیرچههای پیش تنیده بهصورت آماده به محل پروژه منتقل میشوند.
مقایسه از نظر عملکرد در طول زمان
در مقایسه با تیرچههای معمولی، تیرچههای پیشتنیده طول عمر بیشتری دارند و نیاز کمتری به تعمیر و نگهداری پیدا میکنند. این امر به دلیل استفاده از تکنیک پیشتنیدگی است که نیروی فشاری اولیه را به بتن اعمال میکند. این فشار اولیه، باعث میشود که هنگام وارد شدن بار، بتن دیرتر به کشش برسد و احتمال ترکخوردگی آن کاهش یابد.
مقایسه از نظر صرفه اقتصادی و زمانی
تیرچههای معمولی با وجود اینکه در ابتدای کار، کمهزینهتر هستند (بهدلیل عدم حملونقل قطعات پیشساخته) اما ممکن است به زمان بیشتری برای ساختوساز در محل نیاز داشته باشند.
در مقابل، تیرچههای پیش تنیده بهدلیل هزینههای تولید و حملونقل، در ابتدای کار هزینههای بیشتری دارند اما نصب آنها سریعتر انجام میشود و هزینههای نگهداری از آنها در طولانیمدت، کمتر است.
مقایسه از نظر کاربرد
تیرچههای معمولی برای ساختوسازهای گوناگون و پروژههایی که نیاز به تغییرات مکرر دارند، مناسباند. در مقابل، تیرچههای پیشتنیده برای پروژههایی که به مقاومت و دوام بالا نیاز دارند، مانند پلها، ساختمانهای تجاری بزرگ و سازههای پارکینگ، بهترین گزینه هستند. این تیرچهها بهدلیل مقاومت بالا، میتوانند دهانههای بزرگتری را پوشش دهند و بارهای سنگینتری را تحمل کنند.
مقایسه از نظر کنترل کیفیت
کیفیت تیرچههای معمولی میتواند بسته به شرایط محل ساخت و روشهای اجرا، متغیر باشد. علاوه بر این، عواملی مانند دما، رطوبت و مهارت کارگران نیز میتوانند بر کیفیت نهایی آنها تاثیر بگذارند. در مقابل، تیرچههای پیشتنیده تحت نظارت دقیق کنترل کیفیت در کارخانه و با استفاده از تجهیزات و استانداردهای مشخصی تولید میشوند، از اینرو دارای ابعاد دقیقتر و کیفیت بالاتری هستند.

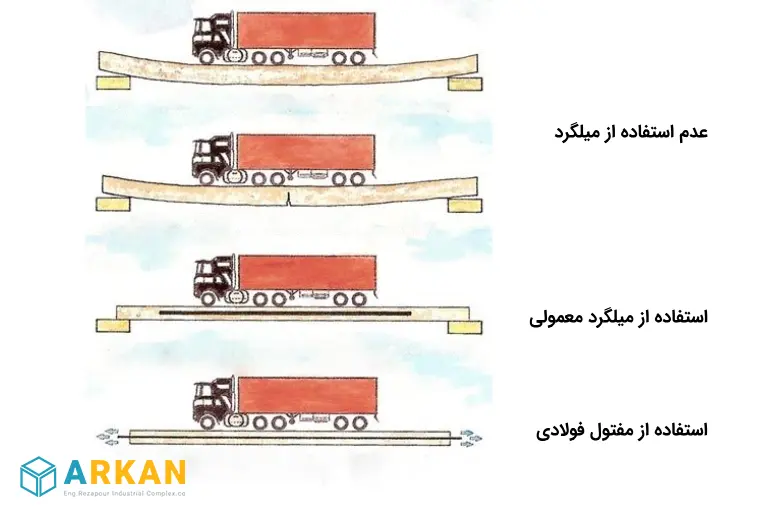

تصویر زیر، رفتار یک تیر را در سه حالت مختلف (بدون میلگرد، با میلگرد معمولی و با مفتول فولادی)، هنگام عبور یک کامیون از روی آن، نشان میدهد:
مزایا و معایب تیرچه پیش تنیده
تیرچه پیش تنیده مزایای قابل توجهی ارائه میدهد که در ادامه به آنها میپردازیم:
- ساخت دهانههای طولانیتر: تیرچه پیش تنیده، امکان ساخت دهانههای طولانیتر و تا ۱۲ متر را فراهم میکند. در نتیجه، میتوان فضاهای وسیعتر و بدون ستونهای مزاحم در ساختمانها، پارکینگها و سایر سازهها ایجاد کرد.
- کاهش اتصالات: دهانههای طولانیتر، نیاز به تعداد اتصالات را نیز کاهش میدهد که این امر، باعث کمتر شدن هزینههای نگهداری و تعمیرات در طول عمر سازه میشود.
- کاهش مصالح ساختمانی: استفاده از بتن پیشتنیده، نیاز به مصالح ساختمانی را کاهش میدهد.
- ظاهر بهتر: پرداخت سطح بتن پیشتنیده، کیفیت بالاتری نسبت به بتن معمولی دارد، در نتیجه میتواند ظاهر سازه را بهبود ببخشد.
- مقاومت بالاتر: تیرچه پیش تنیده بهدلیل ترک نخوردن، مقاومت بالاتری در برابر ضربه، لرزش و بارهای سنگین دارد.
- اجرای سریعتر: تیرچه های پیش تنیده در کارگاههای فنی، زیر نظر وزارت نظام مهندسی ساخته میشوند و بهصورت پیش آماده به محل اجرای پروژه برده میشوند. از اینرو اجرای آنها سریعتر پیش میرود که این یک مزیت مهم برای تیرچه پیش تنیده به حساب می آید.
- کیفیت بالا: تیرچههای پیشتنیده، تحت آزمایشهای تحمل بار و کارگاهی قرار میگیرند و تولید آنها مطابق با استانداردهای سازمان برنامه و بودجه انجام میشود. این استانداردها و آزمایشها، کیفیت و ایمنی نهایی سازهها را تضمین میکنند.
- عدم نیاز به نیروی متخصص در اجرا: برای اجرای تیرچه پیش تنیده نیازی به نیروی متخصص نیست. این امر نیز بهنوبهی خود هزینههای تمام شدهی پروژه را کاهش میدهد.
- کاربردهای متنوع: تیرچه پیش تنیده در ساخت سازههای مختلفی همچون پلها، ساختمانهای بلند، مخازن مایعات، تراورسهای راهآهن و سایر سازههایی که نیاز به مقاومت بالا در برابر کشش دارند، کاربرد دارد.
- کاهش خیز سازه: تیرچههای بتن پیشتنیده بهطور معمول، خیز کمتری نسبت به تیرچههای بتن مسلح معمولی دارند.
معایب بتن پیشتنیده
با وجود مزایای فراوان، بتن پیشتنیده معایبی نیز دارد که باید در نظر گرفته شوند:
- نیاز به تجهیزات تخصصی و افراد متخصص در تولید: اجرای تیرچه پیش تنیده، نیازمند تجهیزات خاصی مانند جکهای هیدرولیکی و مهارکنندهها است. همچنین پروسهی ساخت و عملیات کارگاهی آن، نیاز به نیروی کار متخصص و ماهر دارد.
- هزینهی بالا در تولید: بهدلیل استفاده از مصالح با مقاومت بالا و نیاز به تجهیزات ویژه و افراد متخصص، هزینهی اولیه ساخت سازههای تیرچه پیش تنیده بالا است.
- مشکل در جابهجایی: با توجه به اینکه تیرچه پیش تنیده در طولهای بلند ساخته میشوند، حملونقل آن مشکل است و نیاز به جرثقیلهای بزرگ خواهید داشت.
- محدودیت در طراحی: در برخی پروژهها، محدودیتهای معماری یا طراحی ممکن است استفاده از تیرچههای پیشتنیده را غیرممکن یا نیازمند تغییرات اساسی در طرح سازه کند. به عبارت دیگر، گاهی اوقات، الزامات خاص پروژه، اجازه استفاده از این نوع تیرچهها را نمیدهد.
کاربرد تیرچه های پیش تنیده چیست؟
بتن پیش تنیده به دلیل ترکیب منحصر به فرد فولاد پرمقاومت و بتن فشرده، مادهای بسیار کاربردی در ساختوساز است. این نوع تیرچه در انواع سازههای مهندسی عمران و معماری، از ساختمانهای بلند گرفته تا پلها و سدها، به کار میرود.
۱. استفاده از تیرچه پیش تنیده در ساختمانها

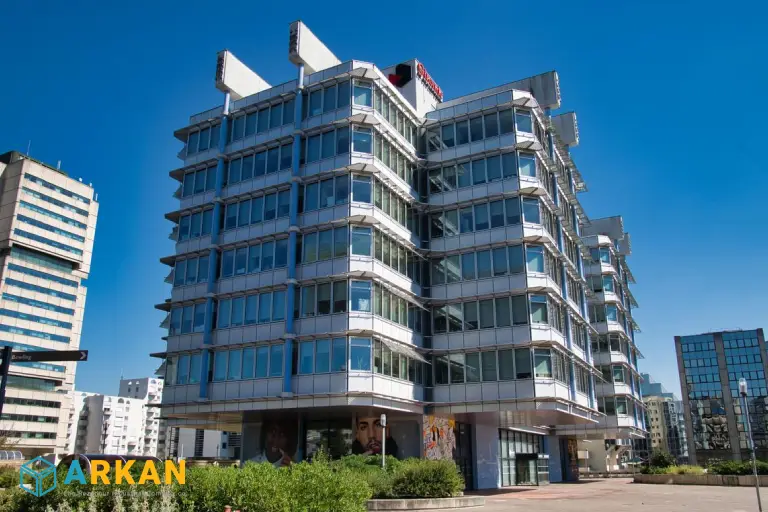

در ساختمانسازی، با استفاده از بتن پیش تنیده میتوان فضاهای باز بزرگتر با ستونهای کمتر و سقفهای نازکتر ایجاد کرد. از آن مهمتر سرعت ساختوساز با این مدل تیرچه نسبت مدلهای دیگر بالاتر است. این ویژگی بهخصوص در انجام پروژههایی که نیاز به سرعت بالا در اجرا دارند، مفید است.
بهطور کلی در انواع پروژههای ساختمانسازی زیر میتوان از تیرچه پیش تنیده بهره برد:
- ساختمانهای مسکونی
- برجها و سازههای بلند
- پروژههای تجاری و اداری
- ساخت آپارتمانهای انبوه
- اقامتگاههای خصوصی
- ساختمانهای مرتفع و آسمان خراشها
- انبارهای سبک و سنگین
- پارکینگ ماشین
- کارخانهها
- استادیوم و سالنهای بدنسازی
- پارکهای تفریحی
۲. استفاده از تیرچه پیش تنیده در روسازی جادهها باند فرودگاهها
بتن پیشتنیده در ساخت روسازیهای جادهها و باند فرودگاهها که نیاز به مقاومت بالا در برابر بارهای سنگین و ترافیک دارند نیز استفاده میشود. این نوع بتن از ترکخوردگی و تخریب سطح در طولانیمدت جلوگیری میکند و عمر مفید سازه را افزایش میدهد.
۳. استفاده از تیرچه پیش تنیده در پلها

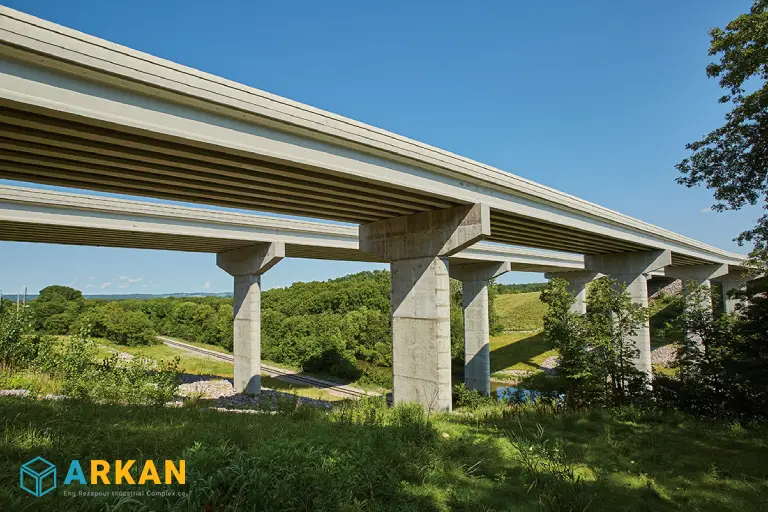

تیرچه پیش تنیده ایدهآلترین تیرچه برای ساخت پلهای با دهانههای بلند و مقاوم است. استفاده از این نوع بتن در ساخت پلها در عین کاهش هزینههای ساخت و نگهداری، باعث افزایش طول عمر پلها میشود.
یکی از اولین پلهایی که به این روش ساخته شد، پل راه آهن آدام ویاداکت است که در سال ۱۹۴۶ در بریتانیا ساخته شد.
۴. استفاده از تیرچه پیش تنیده در سدها
از دهه ۱۹۳۰ به بعد، مهندسان برای مقابله با فشار آب و تقویت سازه سدها از این تکنیک استفاده کردهاند. تیرچه پیش تنیدگی در پروژههای مرمت و بهسازی سدها (مانند افزایش ارتفاع تاج یا سرریز) نیز، کاربرد گستردهای دارد.
۵. استفاده از تیرچه پیش تنیده در سیلوها و مخازن
بتن پیشتنیده برای ساخت سیلوها و مخازن ذخیرهسازی مایعات و مواد جامد نیز کاربرد دارد. این نوع بتن مقاومت بالایی در برابر فشار و خوردگی ایجاد میکند و از نشت مواد جلوگیری میکند.
۶. استفاده از تیرچه پیش تنیده در سازههای هستهای
تیرچه پیش تنیده به خاطر مقاومت فوقالعاده بالایی که در برابر فشار و ترکخوردگی دارد، مادهای ایدهآل برای ساخت سازههای حساس مانند مخازن راکتورهای هستهای و دیوارهای محافظ انفجار در مخازن پتروشیمی است. با بهکارگیری پیش تنیدگی، سازه در حالت فشار چندمحوری قرار میگیرد و مقاومتش در برابر بارهای سنگین و شرایط سخت، چند برابر میشود.
نحوه صحیح انبار کردن تیرچه پیش تنیده
تیرچههای پیش تنیده معمولا به حجم بالا تولید میشوند و نیاز است که برای مدتی در محل کارخانه یا انبارها، نگهداری شوند. اما از آنجاییکه طول تیرچههای پیش تنیده نسبت به سایر تیرچهها بلندتر است، نباید روی همدیگر انباشته شوند، زیرا در طولانیمدت دچار خمیدگی، ترک یا شکستگی میشوند.

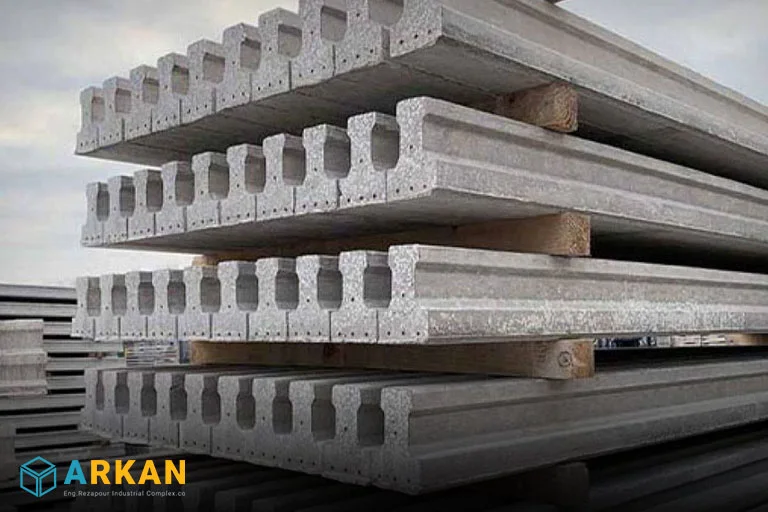

اصولیترین راه برای نگهداری از تیرچههای پیش تنیده، این است که بهصورت لایهلایه روی یکدیگر، چیده شوند و پلهایی با فواصل یکسان بین لایهها، قرار گیرد. دقت داشته باشید که فواصل قرارگیری پلها بههیچعنوان نباید نامنظم باشد زیرا باعث وارد شدن فشارهای نامنظم به تیرچهها و آسیب رسیدن به آنها میشود.
نکاتی که در حملونقل تیرچه پیش تنیده باید رعایت کنید
حملونقل تیرچههای پیش تنیده نیازمند یک سری اصول مشخص است که در ادامه به شما میگوییم:
- انتخاب وسیله نقلیه مناسب: تریلیهای معمولی بهدلیل طول کوتاهشان مناسب جابهجایی تیرچه پیش تنیده نیستند. بنابراین باید بهدنبال تریلیهای مخصوص با فضای کافی برای قرارگیری کامل تیرچهها باشید.
- نحوه بارگیری و چیدمان: از انباشته کردن نامنظم تیرچهها روی یکدیگر داخل تریلی، اکیدا خودداری کنید. زیرا این کار میتواند باعث شکستگی و وارد شدن آسیبهای جدی به تیرچهها شود.
- زاویه مناسب در حمل و تخلیه: هنگام حملونقل، بخش آسیبپذیر تیرچه، یعنی بال آزاد آن، باید رو به بالا قرار گیرد تا هیچ گونه آسیبی در حین جابجایی به آن وارد نشود.
- نحوه صحیح بلند کردن تیرچه: برای جابهجایی دستی تیرچه، همیشه باید از دو سر آن را بلند کنید. زیرا بلند کردن از وسط، فشار نامناسبی به تیرچه وارد میکند که این فشار منجر به ترک خوردگی یا شکستگی تیرچه میشود. هنگام استفاده از بالابر نیز مانند جابهجایی دستی، باید تیرچه را حتماً از دو سر به قلاب متصل کنید.
خرید تیرچه پیش تنیده از کارخانه آرکان
تیرچه پیش تنیده را میتوانید از کارخانه صنعتی مهندس رضاپور (آرکان) با ۲۰ سال تجربه درخشان در تولید تیرچههای پیشتنیده، بخرید. مزایای خرید از این کارخانه عبارتند از:
- امکان خرید نقدی و اقساطی، پیشفروش، و خرید مرحلهای
- صرفهجویی در هزینهها بهدلیل خرید مستقیم از کارخانه
- تضمین کیفیت محصولات بهعلت استفاده از تجهیزات پیشرفته و مواد اولیه باکیفیت و همچنین رعایت استانداردهای ملی (استاندارد 3-2909) در فرایند تولید تیرچه پیش تنیده
- امکان سفارش در خجمهای متفاوت بسته به نیاز پروژههای مختلف (بزرگ و کوچک)
- کاهش قیمت نهایی محصول بهعلت ظرفیت بالای تولید تیرچه پیش تنیده
- پیگیری رضایت مشتریان و رسیدگی به مشکلات احتمالی
- بازگشت وجه و تقبل هزینههای عودت کالا در صورت عدم رضایت مشتریان
- ارائه تخفیفهای ویژه به مشتریان قدیمی و جدید
برای دریافت مشاوره خريد و سفارش تیرچه پیش تنيده با بهترین قیمت، با کارشناسان فروش آرکان تماس حاصل فرمایید:
سوالات متداول
۱. چرا استفاده از تیرچه پیش تنیده از نظر قیمت به صرفه است؟
تیرچههای پیشتنیده بهدلیل تولید انبوه و مکانیزه، استفاده از کابلهای مقاوم به جای میلگردهای سنگین و کاهش مصرف بتن و آرماتور، ۲۰ تا ۳۰ درصد ارزانتر از سایر تیرچهها هستند. همچنین، این تیرچهها نیاز به جک و شمعبندی کمتری دارند و حجم بتنریزی سقف را نیز کاهش میدهند، که در نهایت منجر به صرفهجویی قابل توجه در هزینههای ساخت و ساز میشود.
۲. آیا استفاده از تیرچه پیش تنیده باعث افزایش وزن سقف میشود؟
خیر، تیرچه پیش تنیده وزن کمتری نسبت به تیرچههای سنتی دارد و باعث کاهش بار مرده ساختمان میشود.
۳. آیا در تیرچه پیش تنیده از میلگرد استفاده شده است؟
در تیرچه پیش تنیده به جای میلگرد از مفتولهای فولادی مخصوص که به آن وایِر (wire) کششی گفته میشود و تاب کششی معادل ۱۸۰۰۰ کیلوگرم بر سانتی متر مربع دارد، استفاده میشود.
۴. آیا تیرچه پیش تنیده باعث ضد زلزله شدن ساختمان میشود؟
تیرچه پیش تنیده ساختمان را بهطور ۱۰۰ درصد، ضد زلزله نمیکند بلکه بهدلیل مقاومت بالا و همچنین وزن کمتر، نیروهای ناشی از زلزله را بهتر از خود عبور داده و مانع رسیدن خسارات زیاد به ساختمان میشود.
۵. آیا برای استفاده از تیرچههای پیشتنیده، نیاز به تغییر نقشههای ساختمانی است؟
خیر، در صورتی که سقف ساختمان با تیرچه و بلوک طراحی شده باشد، استفاده از تیرچههای پیشتنیده نیازی به تغییر نقشهها یا طراحیهای قبلی ندارد.
۶. آیا تیرچههای پیشتنیده نیز مانند تیرچههای معمولی، انواع مختلفی دارند؟
بله، تیرچههای پیشتنیده نیز بر حسب طول دهانه و بارهای زنده و مرده وارد شده، در تیپهای مختلفی طراحی میشوند. فقط برخلاف تیرچههای سنتی که معمولاً قطر میلگردها بر اساس طول دهانه و بارگذاری تغییر میکند، در تیرچههای پیشتنیده، قطر میلگردها ثابت است و فقط تعداد وایرها تغییر میکند.
۷. حداکثر طول دهانهای که میتوان از تیرچههای پیشتنیده استفاده کرد، چقدر است؟
این محصول تا دهانههای حدود ۱۲ متر کاربرد دارد.
۸. آیا اجرای اسکلت فلزی با این تیرچه، نیازمند روش خاصی است؟
در اجرای اسکلت فلزی با تیرچههای پیشتنیده، نحوه قرارگیری تیرچه بر روی اسکلت فلزی به ارتفاع بال تیرچه بستگی دارد. در صورت بیشتر بودن ارتفاع بال از ضخامت سقف، از نبشی و در غیر این صورت، از ورق استفاده میشود. تیرچهها باید محکم بر روی اسکلت قرار گرفته و ۱۵ سانتیمتر از کاور تیر، وارد مقطع تیر شود. پس از نصب، مراحل بعدی مانند میلگرد گذاری و بتنریزی انجام میشود.
جمعبندی
تیرچه پیشتنیده بهدلیل استحکام و دوام بالاتری که نسبت به تیرچههای معمولی دارد، برای پروژههای بزرگ، مانند پلها و ساختمانهای تجاری، گزینهای ایدهآل محسوب میشود. این نوع تیرچه علاوه بر کاهش هزینههای نگهداری، امکان اجرای سریعتر، پوشش دهانههای طولانیتر و کاهش مصرف مصالح را فراهم میکند. بهطور کلی میةوان گفت که استفاده از تیرچه پیش تنیده در پروژه های عمرانی، در عین افزایش کیفیت، از نظر اقتصادی نیز بهصرفهتر است.
