نصب تیرچه بتنى روى اسكلت فلزى ترکیبی از مزایای اسکلت فلزی مانند سرعت اجرا و مقاومت بالا و مزایای سقف تیرچه بتنی مانند مقرون به صرفه بودن، عایق صوتی و حرارتی بهتر را همزمان دارد. نحوه اتصال تیرچه بتنی به تیر فلزی موضوع بسیار مهمی است که باید با نحوه اجرای تیرچه بتنی در اسکلت فلزی آشنایی کامل داشته باشید.
در این مقاله به بررسی کامل فرآیند نصب تیرچه بتنى روى اسكلت فلزى و نحوه اتصال تیرچه بتنی به تیر فلزی خواهیم پرداخت. اگر شما هم به دنبال کسب اطلاعات بیشتر و خرید تیرچه بتنى هستید تا پایان این مقاله همراه ما باشید تا مزایا، مراحل و نکات کلیدی این فرآیند را بررسی کنیم.
برای دریافت مشاوره رایگان و خرید تیرچه بتنى با بهترین قیمت، با کارشناسان فروش آرکان تماس حاصل فرمایید:
پاسخگویی شنبه تا پنج شنبه ساعت ۷:۳۰ تا ۱۹:۳۰

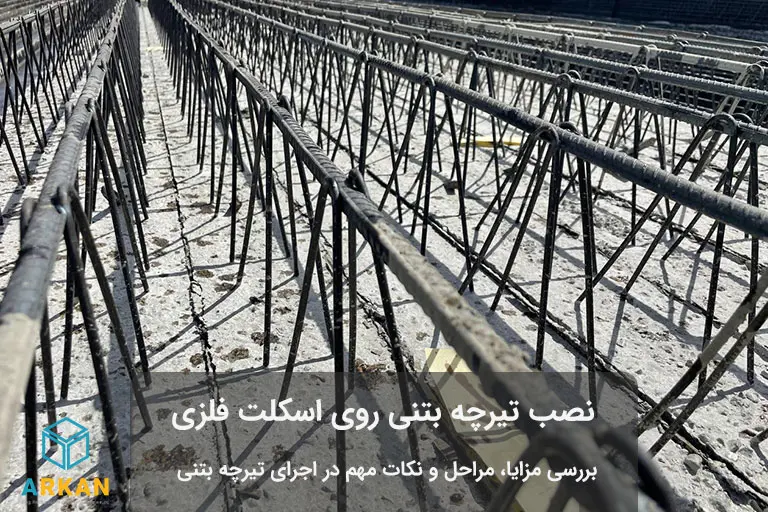

نصب تیرچه بتنى روى اسكلت فلزى
خرید و نحوه اجرای تیرچه بتنی، توجه به استانداردهای کیفی و رعایت اصول اجرایی اهمیت بسیار بالایی دارد. برای تضمین دوام و استحکام سقفها و سازهها، انتخاب تیرچههای مناسب، نصب دقیق طبق نقشههای سازه، استفاده از تجهیزات مناسب ضروری است. همکاری با تأمینکنندگان معتبری مانند مجتمع تولیدی صنعتی مهندس رضاپور (آرکان)، از مشکلات ساختاری جلوگیری کرده و عملکرد بهینه سازه شما را تضمین میکند.
مهمترین مزایای اجرای تیرچه بتنی در اسکلت فلزی به دلیل ترکیب خواص بتن و فلز، عبارتند از:
- افزایش استحکام و دوام سازه
- کاهش وزن کلی ساختمان
- انعطافپذیری در طراحی
- کاهش هزینهها

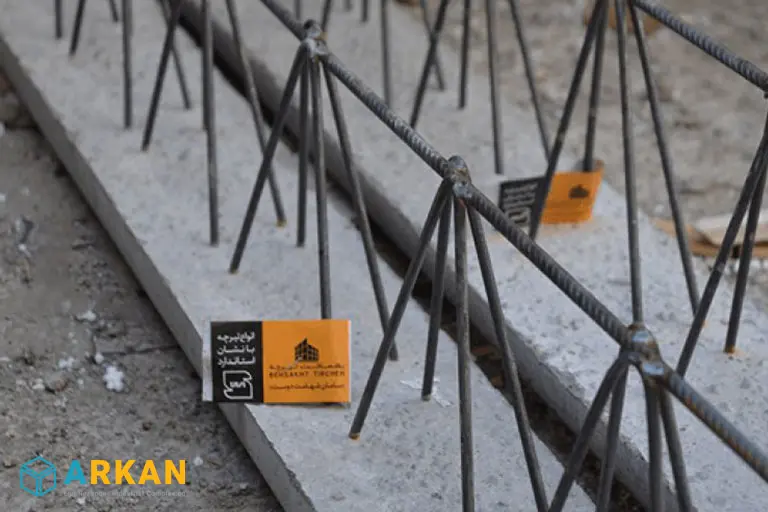

نکات مهم در اجرای تیرچه بتنی در اسکلت فلزی
در اجرای تیرچه بتنی روى اسكلت فلزى توجه به نکات زیر بسیار مهم است:
- بررسی دقیق نقشهها و محاسبات
- انتخاب مصالح مناسب
- اجرای دقیق اتصالات
- کنترل کیفیت در تمامی مراحل
- چیدمان دقیق تیرچهها
- استفاده از تیرچه دوبل در دهانههای بلند
- اجرای آرماتورهای ادکا
- نصب کلاف میانی
بررسی دقیق نقشهها و محاسبات
بررسی دقیق و کامل نقشهها و محاسبات مربوط به پروژه، قبل از شروع به هر گونه فعالیت عملیاتی باید انجام شود. وجود ابهام در نقشهها در طول فرآیند ساخت باعث مشکلات جدی میشود که اصلاح و تغییرات در ساختار و نصب آنها هزینههای زیادی دارد.
بررسی دقیق نقشهها و محاسبات باعث مطمئن شدن از موارد زیر میشود:
- صحت و دقت ابعاد
- اندازهگیریها
- نوع و نحوه اتصالات
- سایر جزئیات فنی مربوطه
انتخاب مصالح مناسب
انتخاب مصالح با کیفیت و مناسب در اجرای تیرچه بتنی در اسکلت فلزی یکی از عوامل حیاتی است. مصالح نامناسب به طور مستقیم در کاهش کیفیت و استحکام سازه تأثیر دارند. انتخاب مصالح باید بر اساس استانداردها و نیازهای پروژه انجام شود و برای تضمین استحکام، دوام و عمر مفید سازه بررسی شود.
اجرای دقیق اتصالات
نحوه اتصال تیرچه بتنی به تیر فلزی یکی دیگر از نکات مهم در اجرای تیرچه بتنی است. این اتصالات با استفاده از روشهای مناسب و با دقت بالا انجام میشود تا از هرگونه نقص و خطا جلوگیری شود.
کنترل کیفیت در تمام مراحل
کنترل کیفیت در تمامی مراحل تولید تیرچه بتنی و تیرهای فلزی تا حمل و نصب آنها لازم و ضروری است.
مواردی که نباید در هیچ مرحلهای از پروژه از آنها چشمپوشی کرد، عبارتند از:
- بررسی دقیق و مداوم کیفیت مصالح
- بررسی عملکرد دستگاهها و تجهیزات
- بررسی دقیق اتصالات
چیدمان دقیق تیرچهها
تیرچهها باید با دقت زیاد و مطابق نقشههای اجرایی در محل نصب شوند. فاصله بین تیرچهها معمولاً باید بهاندازه عرض بلوکها حدود ۵۰ سانتیمتر باشد.
استفاده از تیرچه دوبل در دهانههای بلند
در دهانههایی با بیش از ۷ متر طول استفاده از تیرچههای دوبل ضروری است. استفاده از تیرچه دوبل در این دهانهها و سقف کاربریهای سنگینی مانند پارکینگ باعث افزایش استحکام و پایداری سقف شده و از لرزش و ارتعاشات جلوگیری میکند.
اجرای آرماتورهای ادکا
برای جلوگیری از لغزش تیرچهها و تقویت اتصالات بین تیرها و تیرچهها از آرماتورهای ادکا استفاده میکنند. این میلگردها باید با فواصل حداقل ۶۰ سانتیمتری در تیرچهها قرار بگیرند و با سیمهای مفتولی به آنها متصل شوند، این کار در افزایش پایداری و مقاومت سازه نقش مهمی دارد.
نصب کلاف میانی
استفاده از کلاف میانی، برای کاهش نوسانات سقف و جلوگیری از پیچش تیرچهها ضروری است. کلاف میانی بین تیرچهها و عمود بر آنها قرار میگیرد و به تقویت یکپارچگی سقف بهخصوص در دهانههای بلند بسیار کمک میکند.

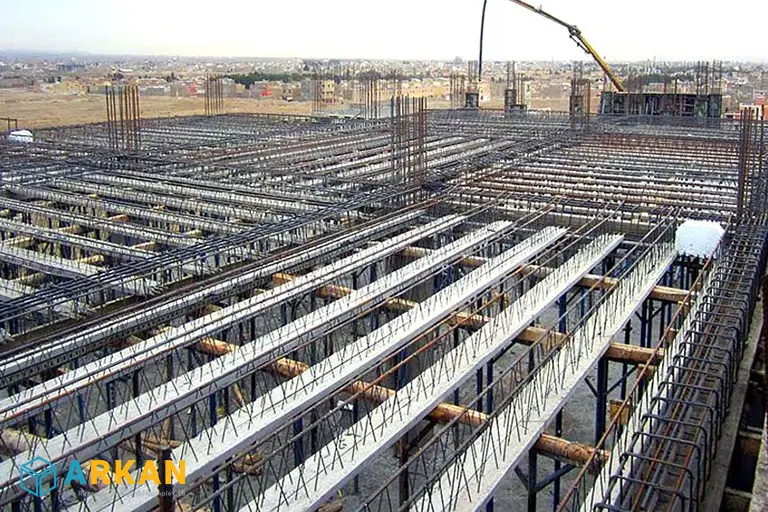

مراحل اجرای تیرچه بتنى روى اسكلت فلزى
برای افزایش استحکام ساختمان باید در اجرای تمام مراحل نصب تیرچه بتنى دقت کافی داشته باشید و ترتیب اجرای این مراحل بسیار مهم است. مراحل اجرای تیرچه بتنی در اسکلت فلزی به شرح زیر است:
- زیرسازی قالب تیرهای سقف
- نصب قالب تیرها
- آرماتوربندی
- تیرریزی بتن
- آرماتوربندی حرارتی
- جکهای نگهدارند
زیرسازی قالب تیرهای سقف
اولین گام برای اجرای تیرچه بتنی در اسکلت فلزی، آماده کردن زیرسازی آن است. زیرسازی یا شاسی کشی با استفاده از قوطیهای فلزی یا لوله داربستی انجام میشود.
پس از آن، برای اتصال تیرچه بتنی به تیر فلزی باید ارتفاع مشخص و مطابق با ارتفاع تیرها، عملیات بتنریزی ستونها انجام شود که با سیم قالببندی، لولههای داربست را به ریشه ستونها متصل میکنند.
در این مرحله باید توجه کنید که تمامی داربستها در یک تراز قرار بگیرند. پس از پایان این مرحله باید جکهای صلیبی را با فاصله حدود ۸۰ تا ۱۲۰ سانتیمتر به زیر لولهها متصل کنید. مقدار دقیق این فاصله را با توجه به وزن تیر محاسبه میشود.
نصب قالب تیرها
قالبهایی که در اجرای تیرچه بتنی استفاده میشوند میتوانند فلزی، چوبی یا پلاستیکی باشند. برای افزایش کیفیت اجرای تیرچههای بتنی، باید سطح بتنهایی که بر روی قالب ریخته میشوند کاملاً همتراز باشند.
آرماتوربندی تیرچه بتنی در اسکلت فلزی
آرماتوربندی تیرچه بتنی با کمک یک نقشه مصوب انجام میشود و برای این کار باید ابتدا خاموتها و پس از آن آرماتورها را در دو سر میلگردها خم کنید. نکات مهمی که هنگام آرماتوربندی در نصب تیرچه بتنى باید به آنها توجه داشته باشید، عبارتند از:
- اگر تعداد آرماتورهای تقویتی زیاد هستند، برای راحتی کار میتوانید آنها را در دو مرحله اجرا کنید.
- با توجه به نقشه مصوب، در دو سر تیرها میتوانید از خاموتهای ویژه استفاده کنید.
- هنگام خم کردن و برش دادن خاموتها باید حداقل ۳ سانتیمتر را برای قرار دادن قرار گرفتن در کاور بتن در نظر بگیرید.
- در میلگردهایی که در شبکههای بالا و پایین قرار دارند باید دو سر آرماتورهای طولی را خم کنید.
تیرریزی بتن
در نحوه نصب تیرچه بتنى به تیر فلزی نیز باید طول تیرچهها از هر سمت ۱۵ سانتیمتر بیشتر از طول دهانه باشد. پس از آماده شدن کامل تیرچهها باید آنها را در فاصلههای مشخصی در داخل تیر و روی قالب آویز قرار داد و سپس فومهای سقفی را در میان آنها جایگذاری کرد.
در این مرحله دقت داشته باشید که تیرچهها باید با توجه به جهت تیرریزی که در نقشه مشخص شده اجرا شوند. تیرریزی باید از کنار تیر اصلی شروع شود و در دهانههایی که بیشتر از ۴ متر هستند، در جهت عمود بر تیرچهها و میلگرد عرضی اجرا شوند.
آرماتوربندی حرارتی
در نحوه نصب تیرچه بتنى به تیر فلزی باید فاصله آرماتورهای حرارتی با فوق سقفی ۳ سانتیمتر باشد. میلگردهای حرارتی که با تیرچهها در یک جهت قرار دارند هم باید ۲۰ سانتیمتر از یکدیگر فاصله داشته باشند. میلگردهایی هم که در جهت عمود بر تیرچهها قرار میگیرند باید ۲۵ سانتیمتر از یکدیگر فاصله داشته باشند.
جکهای نگهدارند
آخرین مرحله از نصب تیرچه بتنى روى اسكلت فلزى، اجرای جکهای نگهدارنده است. برای مهار تیرچه بتنى از جکهای صلیبی استفاده میکنند و آن را در زیر تیرچهها قرار میدهند. فاصله بین جکها با مقدار باری که به سقف وارد میشود، تعیین میگردد.

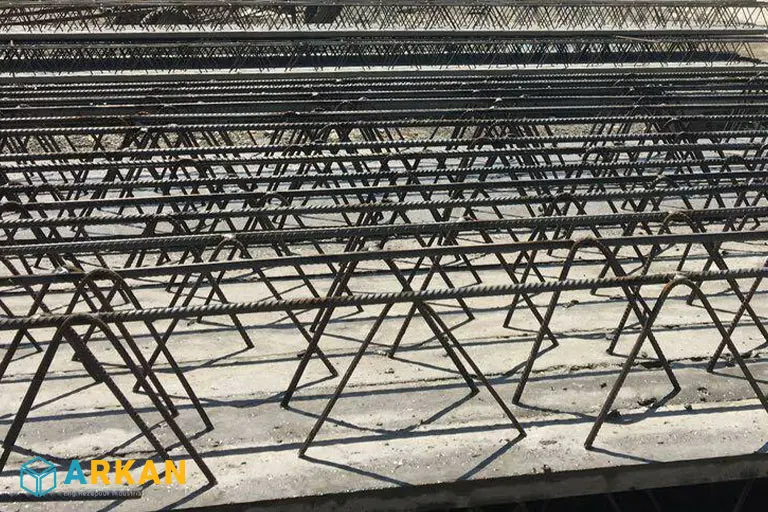

مزایای نصب تیرچه بتنى
اجرای تیرچه بتنی در اسکلت فلزی مزایای بسیار زیادی دارد و به یکی از پرکاربردترین و محبوبترین مدلها در ساختمانسازی تبدیل شده است. مهمترین مزایا اجرای تیرچه بتنی در اسکلت فلزی، عبارتند از:
- سرعت اجرای بالا (نسبت به سقفهای سنتی)
- کاهش هزینههای اجرا
- افزایش استحکام و دوام
- کاهش وزن کلی سازه (کاهش وزن سقف نسبت به دال بتنی یکپارچه)
- انعطافپذیری در طراحی
- عایق حرارتی و صوتی با استفاده از فوم پلی استایرن با دانسیته استاندارد
- امکان عبور تاسیسات از بین بلوکها
کاهش هزینهها
نصب تیرچه بتنى روى اسكلت فلزى باعث کاهش هزینههای کلی پروژه میشود. با این کاهش هزینهها، پروژهها با سرعت و کیفیت بیشتری اجرا میشوند و این موضوع مزیت اقتصادی قابل توجهی را برای سرمایهگذاران فراهم میکند.
کاهش هزینههای کلی پروژه با نصب تیرچه بتنى روى اسكلت فلزى شامل موارد زیر است:
- کاهش وزن سازه
- کاهش هزینههای حمل و نقل
- کاهش هزینههای نصب
- بهرهوری بالاتر و …
افزایش استحکام و دوام
اجرای تیرچه بتنی در اسکلت فلزی باعث افزایش استحکام و دوام سازه میشود. ترکیب بتن با مقاومت فشاری بالا و فلز با مقاومت کششی بالا، باعث میشود سازه بارهای سنگین و نیروهای خمشی را به بهترین شکل ممکن تحمل کند. این ویژگی برای ساختمانهایی مانند پلها، ساختمانهای بلند، و سازههای صنعتی که نیاز به استحکام بالا و دوام طولانی دارند، بسیار حیاتی است.
کاهش وزن کلی سازه
نصب تیرچه بتنى روى اسكلت فلزى، باعث کاهش وزن کلی سازه میشود. کاهش وزن سازه به معماران و مهندسان اجازه میدهد تا در طراحی سازهها، بیشترین امکانات را به کار ببرند و از انعطافپذیری بیشتری برخوردار شوند.
کاهش وزن سازه، مزیتهای زیر را به همراه دارد:
- افزایش بهرهوری در استفاده از سازه
- کاهش هزینههای نصب
- کاهش حمل و نقل
انعطافپذیری در طراحی
اجرای تیرچه بتنی در اسکلت فلزی، انعطافپذیری بیشتری در طراحی و اجرای پروژهها به همراه دارد. این انعطافپذیری هزینهها را بهینهسازی میکند و باعث بهتر شدن و اجرای با کیفیتتر پروژهها میشود. همچنین به مهندسان معماری و عمران این امکان را میدهد که در طراحی ساختمان، به ابعاد و شکلهای مختلف بپردازند و ساختمانهایی با ظاهر و کارکرد متنوع طراحی کنند.
برای دریافت مشاوره رایگان و خرید تیرچه بتنی با بهترین قیمت، با کارشناسان فروش آرکان تماس حاصل فرمایید:
پاسخگویی شنبه تا پنج شنبه ساعت ۷:۳۰ تا ۱۹:۳۰
نتیجه گیری
سقفهای تیرچه بتنی یکی از رایجترین سقفهایی هستند که در ایران استفاده میشوند. درصورتی که بتوانید مراحل و روش نصب تیرچه بتنى در اسکلت فلزی را بهدرستی انجام دهید، میتوانید از مزایای نصب تیرچه بتنى روى اسكلت فلزى بهخوبی استفاده کنید.
در این مقاله سعی کردیم نحوه اجرای تیرچه بتنی را بررسی و تیرچه بتنی را معرفی کنیم. مجتمع تولیدی صنعتی مهندس رضاپور (آرکان)، یکی از معتبرترین مراکز تخصصی خرید و فروش تیرچه بتنی، تیرچه پیش تنیده، خرپا فلزی، بتن اماده، فوم پلی استایرن و ورق پلی استایرن است و با دارا بودن سالها تجربه و سابقه عالی، همواره تلاش کرده است تا با ارائه خدمات بهتر و محصولات با کیفیت، رضایت مشتریان خود را جلب نماید.
